EMV-Kabelverschraubungen für anspruchsvolle Anwendungen
Zuverlässige Kabelverschraubungen für die sichere Durchführung, Abdichtung und Abschirmung von Leitungen in technisch anspruchsvollen Umgebungen.
Unsere Kabelverschraubungen verbinden mechanische Stabilität mit effektiver elektromagnetischer Abschirmung (EMV) und eignen sich besonders für Anwendungen mit erhöhten Anforderungen an Dichtigkeit, Vibrationsfestigkeit und elektrische Leitfähigkeit.
Robuste Lösung für industrielle und sicherheitsrelevante Systeme
Die Konstruktion unserer Kabelverschraubungen basiert auf einem mehrteiligen Aufbau aus Verschraubungskörper, Überwurfmutter, Druckring, Schirmkontakt und Dichtung.
Diese Kombination ermöglicht:
- sichere Zugentlastung (≥ 600 N)
- zuverlässige elektrische Kontaktierung des Schirms
- hohe Dichtigkeit im verschraubten Zustand (bis 0,6 bar)
- effektive EMV-Abschirmung bis zu 90 dB im relevanten Frequenzbereich
Ihre Vorteile auf einen Blick
- Mechanisch robuste und langlebige Bauweise
- Effektive Schirmkontaktierung für EMV-Anwendungen
- Hohe Ausziehkräfte und sichere Kabelbefestigung
- Beständig gegenüber Öl, Kraftstoffen und Umwelteinflüssen
- Korrosionsgeschützte, elektrisch leitende Oberfläche
- Oliv-grüne Oberfläche (ähnlich RAL 6014) für militärische Anwendungen
- Für anspruchsvolle industrielle und militärische Anwendungen geeignet
Bewährt im militärischen Einsatz
Unsere Kabelverschraubungen werden seit vielen Jahren in militärischen Anwendungen eingesetzt und sind bei verschiedenen Systemlieferanten etabliert.
Alle Ausführungen sind als Versorgungsartikel der Bundeswehr geführt und verfügen über eine NATO Stock Number (NSN). Damit sind sie Bestandteil standardisierter logistischer Beschaffungsprozesse.
Unsere Produkte sind bei namhaften europäischen Systemhäusern im Einsatz.
Typische Einsatzbereiche
- Militärische Fahrzeuge und Systeme
- Kommunikations- und Radartechnik
- Maschinen- und Anlagenbau
- Energie- und Infrastrukturtechnik
- Maritime Anwendungen
Produktvarianten
Unsere Kabelverschraubungen sind in mehreren Ausführungen erhältlich und decken unterschiedliche Leitungs- und Durchmesserbereiche ab.
Typische Merkmale der Varianten:
- Klemmbereiche z. B. von Ø18,5 bis Ø24 mm sowie bis Ø31–38 mm
- Ausführung in Aluminiumlegierung oder Messing (CuZn)
- Oberfläche verzinkt und passiviert (oliv-grün, ähnlich RAL 6014)
- elektrisch leitende und korrosionsgeschützte Oberfläche
- Temperaturbeständigkeit von ca. -30 °C bis +70 °C
- integrierte Schirmkontaktierung und Dichtungssysteme

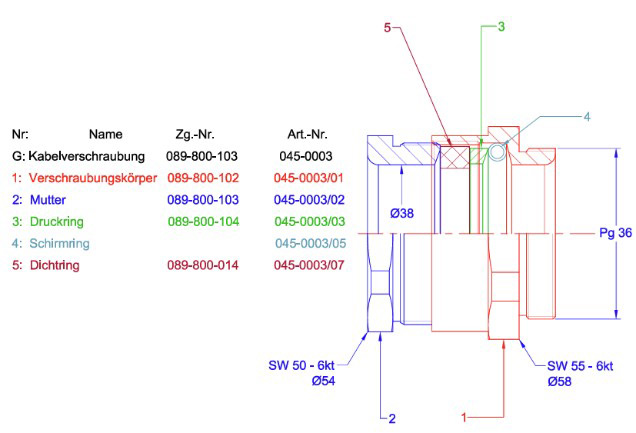

Technische Ausführung (Prinzipdarstellung)
Die dargestellten Komponenten zeigen den typischen Aufbau mit:
- Verschraubungskörper
- Überwurfmutter
- Druckring
- Schirmkontakt
- Dichtungssystem
